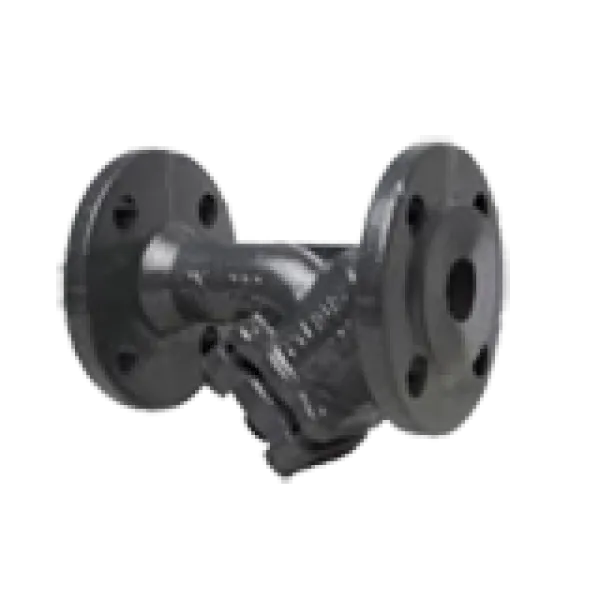

Грязевик вертикальный фланцевый разборный

Описание Грязевики предназначены для фильтрации или очистки воды от крупных и средних взвешенных частиц в трубопроводах водяных сетей. Грязевики устанавливаются, как правило, на вводах в здания и узлах управления тепловых пунктов и рассчитаны на работу при температурах до 150оС. Подбор грязевиков осуществляется по диаметру присоединяемого трубопровода.

Грязевики снабжаются съемными днищами или патрубками с глухим фланцем, для их периодической очистки, а также штуцерами для выпуска воздуха и спуска воды. Грязевики рассчитаны на рабочее давление до 2,5 МПа (25 кгс/см2). Крепление грязевиков осуществляется, как правило, на кронштейнах.

Вода, пройдя через входной патрубок попадает во внутреннюю полость корпуса, где ее скорость резко замедляется в связи с большим увеличением проходного сечения. Из-за падения скорости потока воды, взвешенные частицы - песок, ил оседают на дно. Для избежания сквозного прохода потока через грязевик и дополнительного снижения его скорости отверстие выходного патрубка закрыто крупноячеистой сеткой (часто патрубок заваривают, а в заглушке сверлят отверстия).

Прошедшая через грязевик вода поступает в систему отопления очищенной.

Преимущества

• прочное разъёмное соединение;
• стойкость к рабочему давлению;
• возможность обслуживания и демонтажа;
• соответствие присоединительным стандартам.

Рекомендации

Подбор

Выбирайте фланец по условному проходу, давлению и стандарту присоединения.

Монтаж

Обеспечьте соосность и равномерную затяжку крепежа с установкой уплотнительной прокладки.

Фланец применяется на трубопроводах:

• водоснабжения и водоотведения;
• теплоснабжения;
• промышленных и технологических сетей;
• присоединения арматуры и оборудования.
