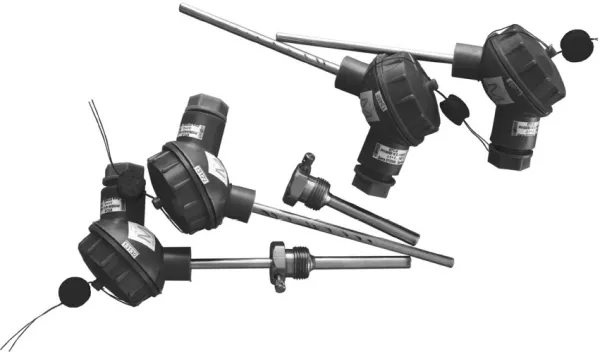

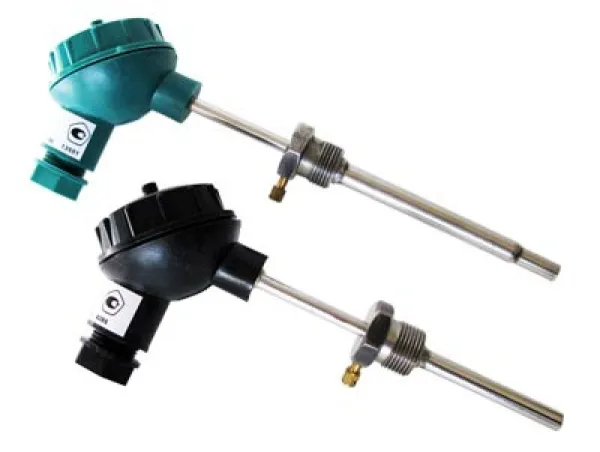

Термопреобразователь сопротивления ТСП-Н Термотроник

Назначение Термопреобразователи предназначены для контроля и измерения температуры жидких, твердых, мягких, газообразных и сыпучих сред. Применение Области применения: системы учета энергоносителей, контроля и измерения температуры в промышленности, лабораторных исследований, сельском хозяйстве. Устойчивость к воздействиям Термопреобразователи соответствуют группе климатического исполнения - Д3 по ГОСТ 12997 и располагаются на открытых пространствах, подвергаются воздействию атмосферных факторов (непосредственный нагрев солнечными лучами, ветер, дождь, снег, град, обледенение).

Термопреобразователи устойчивы и прочные к воздействию вибраций и соответствуют группе исполнения - N2 (по ГОСТ 12997). Располагаются в местах, подверженных вибрации от работающих механизмов на промышленных объектах. Степень защиты - IP65 по ГОСТ 12254 (пыленепроницаемо и защищено от водяных струй).

Глубина погружения Минимальная глубина погружения , при которой термопреобразователь сохраняет свои метрологические характеристики:L min =5·∅D з +L чэ где: D з - диаметр защитной трубки, мм; L чэ - длина чувствительного элемента, мм. Применение малогабаритных чувствительных элементов и небольших диаметров защитной арматуры позволило создать термопробразователи с небольшой глубиной погружения и малым временем реагирования.

Метрологические характеристики Термопреобразователи имеют номинальную статистическую характеристику (НСХ) Pt50, Pt100, Pt500, Pt1000, 100П.

Преимущества

• точное измерение контролируемого параметра;
• стандартный выходной сигнал для автоматики;
• надёжность в условиях эксплуатации;
• стабильность характеристик.

Рекомендации

Подбор

Выбирайте датчик по диапазону измерения, типу выходного сигнала и присоединению.

Монтаж

Соблюдайте правила установки и подключения согласно паспорту прибора.

Датчик применяется в системах контроля и автоматизации:

• узлы учёта и КИПиА;
• насосные и котельные установки;
• системы автоматического регулирования;
• промышленное технологическое оборудование.
